Плазмотрон ПТР-600
Плазмотрон ПТР-600 предназначен для ручной воздушно-плазменной резки черных
металлов и легированных сталей толщиной до 30 мм, алюминия и его сплавов
толщиной до 15 мм, меди и ее сплавов толщиной до 20 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметр |
Значение |
|
Род тока постоянный |
постоянный |
|
Номинальный ток при ПВ=100%,А |
70 |
|
Номинальный ток при ПВ=60%,А |
100 |
|
Плазмообразующий газ |
воздух |
|
Давление воздуха на входе в плазмотрон, кПа |
392 - 498 |
|
Расход воздуха, л/мин |
180 |

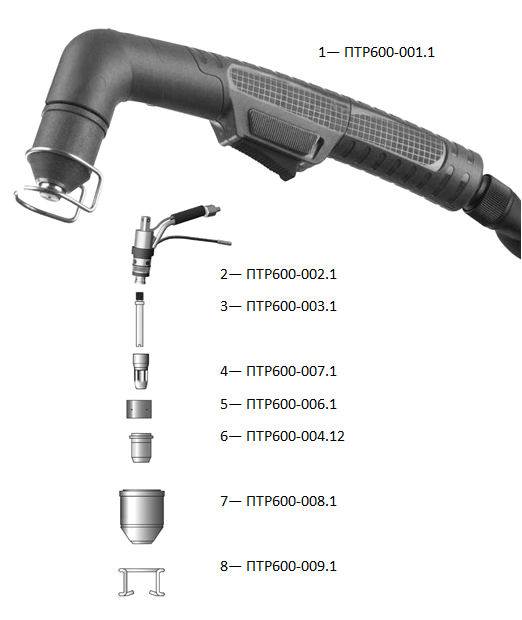

Плазмотрон ПТР-600 состоит из следующих составных частей:
- корпус ПТР600-001.1;
- головка плазмотрона ПТР600-002.1;
- воздушная трубка ПТР600-003.1;
- электрод ПТР600-007.1;
- диффузор ПТР600-006.1;
- сопло ПТР600-004.12 1,2 мм ( ПТР600-004.10 1 мм, ПТР600-004.14 1,4 мм, ПТР600-005.12);
- наконечник ПТР600-008.1;
- ограничитель ПТР600-009.1;
