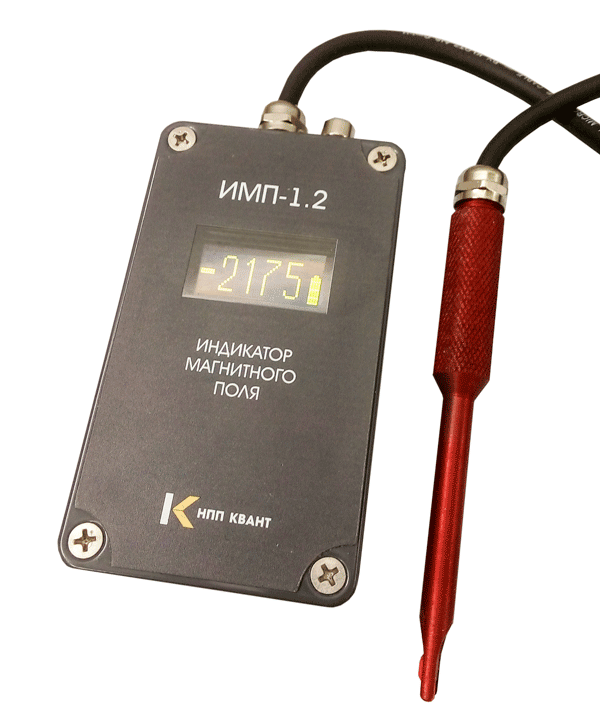

Индикатор магнитного поля ИМП-1.2
Индикатор магнитного поля ИМП-1.2 предназначен для оценки уровня и полярности постоянного магнитного поля, создаваемого намагниченными объектами, например для контроля процесса размагничивания, компенсации при проведении ремонтно-сварочных работ на магистральных газопроводах для исключения эффекта "магнитного дутья".
Индикатор предназначен для оценки величины магнитного поля в диапазоне 0...3000 Гс положительной и отрицательной полярности.
Оценка уровня и полярности магнитного поля производится путём измерения величины и знака магнитной индукции с помощью щелевого датчика магнитного поля, последующего преобразования и индикации полученной величины на индикаторе.
Индикатор сохраняет работоспособность при температуре от -40 до +45 и относительной влажности до 90% при 25 .
Допускается вибрация индикатора с частотой 1.60 Гц при ускорении не более 1 д.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты, мм, не более 116х65х30
Потребляемая мощность, Вт, не более 0,1
Диапазон измеряемых магнитных полей, Гс -3000.+3000
Масса, кг, не более 0,3
Напряжение питания, В 9
Эффект "магнитного дутья"
Сварка труб и стальных конструкций на постоянном токе нередко сопровождается эффектом “магнитного дутья”, причиной которого является остаточная намагниченность. При этом ухудшается стабильность процесса, происходит разбрызгивание металла, в сварном шве образуются дефекты типа пор, несплавлений, непроваров, шлаковых включений, а порой сварка становится просто невозможной из-за срыва дуги и залипания электрода.
Главной причиной намагниченности трубопроводов является применение для диагностики их технического состояния магнитных дефектоскопов, после чего величина остаточного магнитного поля в разделке сварного стыка может достигать 100-150 мТл (1000 — 1500 Гс) и более. Дополнительными факторами, способствующими намагничиванию трубопроводов, являются магнитное поле Земли, упругие механические напряжения, технологическая намагниченность труб при их изготовлении и транспортировке.
Поскольку намагниченность труб не позволяет получить хорошее качество шва, размагничивание их перед сваркой является необходимой технологической операцией. Достичь полного размагничивания практически невозможно, поэтому допускается сварка при незначительной остаточной намагниченности, не оказывающей ощутимого влияния на сварочный процесс. Например, стандартом СТО Газпром 2-2.2-136-2007 «Инструкция по технологиям сварки при строительстве и ремонте промысловых и магистральных газопроводов. Часть 1» установлено, что остаточная намагниченность торцов труб и соединительных деталей трубопровода должна быть не более 2 мТл (20 Гс). При намагниченности более 20 Гс должно выполняться размагничивание.
Индикатор соответствует всем требованиям ЕАС, что подтверждено сертификатом ЕАЭС N RU Д-RU.АЖ22.В.05481/18.
