Сварочный агрегат МАКС-400
работу потребителей 230В общей мощность 5 кВт и компенсатора магнитного потока.
Агрегаты в климатическом исполнении «У» обеспечивают номинальные параметры при работе на высоте не более 1000 м над уровнем моря при температуре окружающего воздуха от минус 45 °С до плюс 40 °С и относительной влажности воздуха не более 80% при 15 °С.
Агрегаты в климатическом исполнении «УХЛ» обеспечивают номинальные параметры при работе на высоте не более 1000 м над уровнем моря при температуре окружающего воздуха от минус 60 °С до плюс 40 °С и относительной влажности воздуха не более 80% при 15 °С.
Рекомендуется для замены агрегатов:
- DENYO DAW-500
- SHINDAIWA DGW400
- MOSA TS 400
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Генератор
Мощность, кВт ................................................................................................................................20
Напряжение холостого хода, В, ................................................................................................90
Номинальная продолжительность нагрузки (ПН), %.........................................................80
Приводной двигатель
Мощность, кВт .................................................................................................................................26
Число цилиндров ..............................................................................................................................3
Частота вращения, об/мин ......................................................эконом 2000/основной 2800
Охлаждение ..................................................................................................................Жидкостное
Часовой расход топлива кг/ч, .................................................................................................4,2
Емкость топливного бака, л ......................................................................................................55
Конвертор
Номинальный сварочный ток, А.........................................................................450-ПН=100%
Пределы регулирования сварочного тока ....................................................................30-450
Потребляемая мощность, кВА, при номинальном токе…..................................................18
Напряжение холостого хода, В, не более ………………………...................................................90
Номинальное рабочее напряжение, В…………………...............................................................38

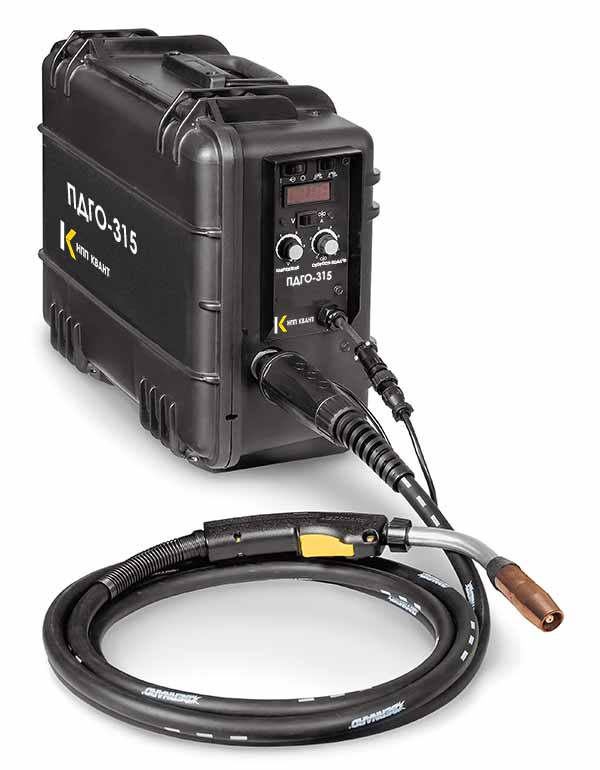

Механизм подачи проволоки (опция)................................................ПДГО-315 КВАНТ
Компенсация магнитного потока, Гс..........................................................+3000...-3000
Источник 230В
Выходное напряжение (чистый синус), В……………….......................................................….230
Частота выходного напряжения, Гц………………..….........................................................……...50
Мощность, кВт……………………………………………......................................................................………..5
Номинальная продолжительность нагрузки, %.................................................................100
Данные агрегата:
Степень защиты ...........................................................................................................................IP23
Габариты, мм ..............................................................................................................1430x670x940
Масса в кожухе, кг, не более:.....................................................................................................550
Агрегат снабжен дистанционными пультами управления для каждого сварочного поста.
Агрегат может работать в двух режимах. Режим ОСНОВНОЙ переводит работу агрегата на максимальные обороты двигателя, что позволяет работать двумя постами на максимальных токах одновременно. Режим ЭКО позволяет работать агрегату в промежутках между сварными работами на оборотах холостого хода, а при возобновлении проведения сварки переводит агрегат на максимальные обороты.
При необходимости снятия остаточной намагниченности свариваемого изделия данный агрегат может использоваться для питания пояса компенсации магнитного поля КМП-2.
