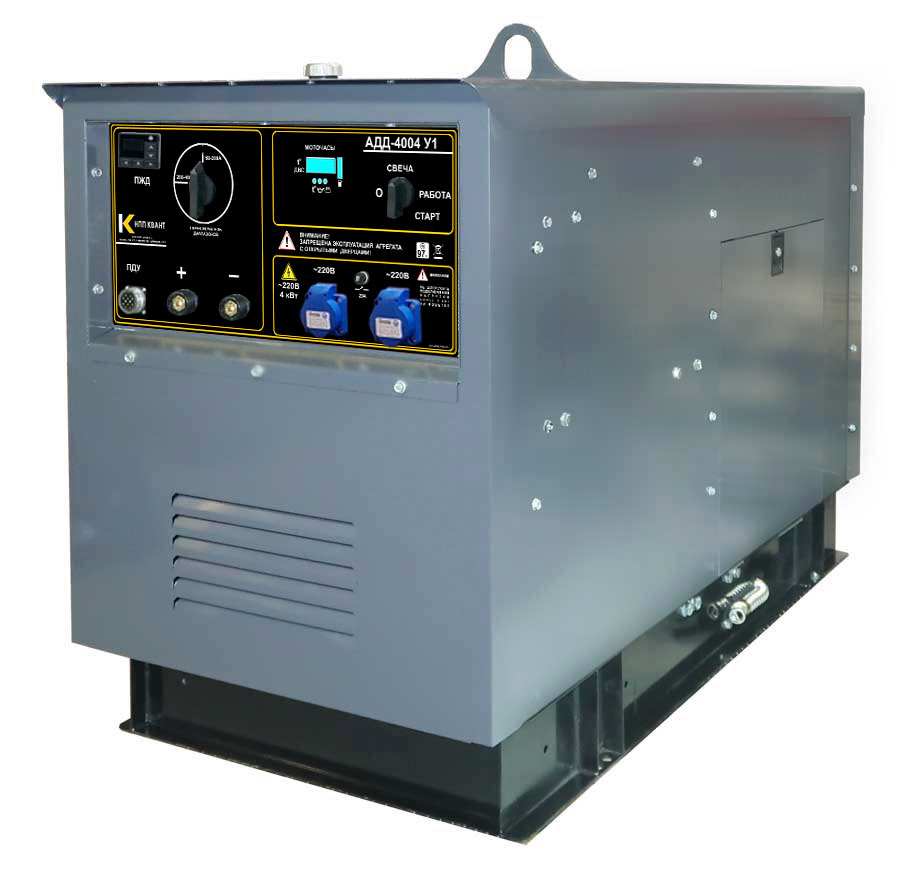

Сварочные агрегаты АДД-4004 предназначены для использования в качестве автономного сварочного источника для ручной дуговой сварки, резки и наплавки металла постоянным током.
Выпускаются с двигателями Д-144 воздушного охлаждения и Д-242 жидкостного охлаждения.
Агрегаты выпускаются в климатическом исполнении «У» и «УХЛ» категории размещения «1» по ГОСТ 15150 и предназначены для работы на открытом воздухе в полевых условиях.
Агрегаты обеспечивают номинальные параметры при работе на высоте не более 1000 м над уровнем моря при температуре окружающего воздуха от минус 45 °С до плюс 40 °С для исполнения «У» и от минус 60 °С до плюс 40 °С для исполнения «УХЛ» и относительной влажности воздуха не более 80% при 15 °С.
Технические характеристики агрегата на Д-144:
Генератор
Номинальный сварочный ток, А ...........................................................................................400
Напряжение холостого хода, В, …………………............................................................................90
Номинальная продолжительность нагрузки (ПН), %..........................................................60
Пределы регулирования сварочного тока:
Малый диапазон, А…............................................................................................................. 60-170
Средний диапазон, А.......................................................................................................… 150-330
Большой диапазон, А......................................................................................................… 300-400
Приводной двигатель
Тип дизеля ……...........................................................................................................................Д-144
Мощность, кВт (л.с)……….......................................................................................................37(50,3)
Число цилиндров ..............................................................................................................................4
Частота вращения, об/мин .....................................................................................................1800
Охлаждение .....................................................................................................................Воздушное
Часовой расход топлива кг/ч, ....................................................................................................5,1
Емкость топливного бака (по спецификации), л .................................................................60
Дополнительный генератор 220В (опция)
Напряжение, В ……………………………………………………………..........................................................230
Мощность, кВА ………………………………………………………….......................................................…...4,2
Данные агрегата:
Степень защиты ..........................................................................................................................IP22
Габариты, мм ..........................................................................................................1520x770x1040
Масса, кг, не более:......................................................................................................................850
Технические характеристики агрегата на Д-242:
Генератор
Номинальный сварочный ток, А .............................................................................................400
Напряжение холостого хода, В, …………………............................................................................90
Номинальная продолжительность нагрузки (ПН), %.........................................................60
Приводной двигатель
Тип дизеля ..................................................................................................................................Д-242
Мощность, кВт (л.с.) ................................................................................................................46(62)
Число цилиндров .............................................................................................................................4
Частота вращения, об/мин .....................................................................................................1800
Охлаждение ...................................................................................................................Жидкостное
Часовой расход топлива кг/ч, ...................................................................................................5,1
Емкость топливного бака, л ................................................................................................60-120
Пределы регулирования сварочного тока:
Плавная с пульта ДУ, А….................................................................................................... 60-400
Дополнительный генератор 220В (опция)
Напряжение, В …………………………………………………………….........................................................230
Мощность, кВА …………………………………………………………........................................................…...4,2
Данные агрегата:
Степень защиты ..........................................................................................................................IP22
Габариты, мм .........................................................................................................1720х790х 1180
Масса, кг, не более:.......................................................................................................................850
